S-135(00Cr13Ni5Mo)(新國標(biāo)04Cr13Ni5Mo)是在CA-6NM鑄鋼基礎(chǔ)上發(fā)展的超低碳馬氏體不銹鋼。它具有良好的強(qiáng)度、韌性、可焊性及耐磨蝕性能。此鋼一改高碳馬氏體以形成碳化物的強(qiáng)化手段，而以具有高韌性的低碳馬氏體的形成并以鎳、鋁等舍金元素補(bǔ)充強(qiáng)化為主要強(qiáng)化手段。通過適當(dāng)?shù)臒崽幚硎怪哂械吞及鍡l狀馬氏體與逆轉(zhuǎn)變奧氏體的復(fù)合組織，從而既保留了高的強(qiáng)度水平又具有良好的韌性和可焊性。本鋼適用于厚截面尺寸且要求具有良好可焊性的使用條件，如大型水電站轉(zhuǎn)輪、轉(zhuǎn)輪下環(huán)以及石油工業(yè)耐蝕管線等。對(duì)于一些小截面尺寸的應(yīng)用，鋼的含碳量可適當(dāng)提高。
標(biāo)準(zhǔn)：GB/T 20878-2007
1．化學(xué)成分
00Cr13Ni5Mo鋼的化學(xué)成分(%)：C≤0. 03，Si≤0.80，Mn0.4～1.0，Cr12～14，Ni4～6，M00.5～1.O,P≤0.035, S≤0.035。
00Cr3Ni5Mo鋼在自來水中的疲勞性能見圖2-6- 50。該鋼在水中的腐蝕疲勞性能優(yōu)于瑞典的2RMZ鑄鋼。
2. 力學(xué)性能
屈服強(qiáng)度δs ≥ 620 Mpa 抗拉強(qiáng)度δh ≥ 790 Mpa 延伸率δ/% ≥ 15 斷面收縮率(Ψ) ≥ 55 布氏硬度 室溫 ≤ 295 3．耐磨蝕性能

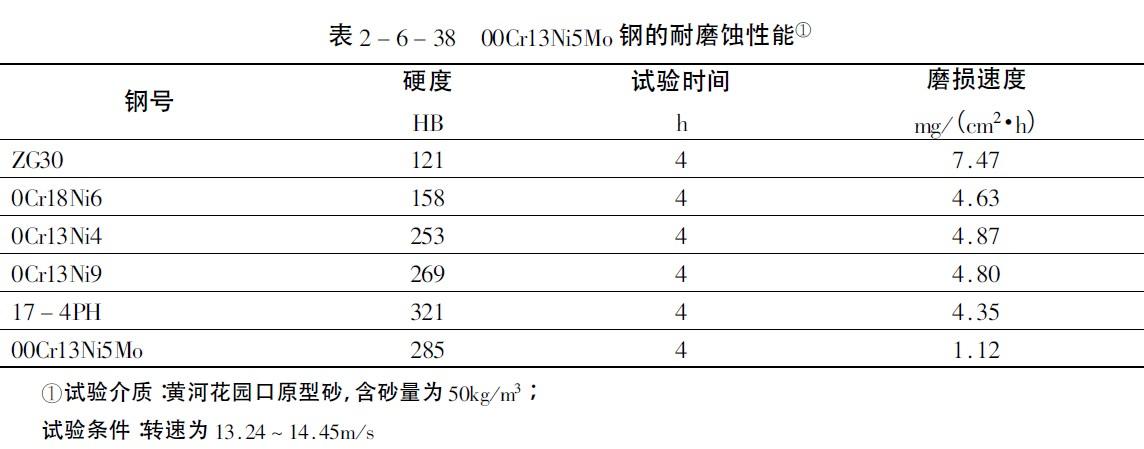

在含泥砂的水中磨蝕性能優(yōu)于奧氏體不銹鋼和一般的馬氏體不銹鋼。表2- 6- 38匯總了00Cr13Ni5Mo鋼與其他材料的對(duì)比試驗(yàn)結(jié)果。
4．工藝性能
00Cr13Ni5Mo鋼具有良好的熱加工和熱彎成型性能。熱加工的加熱溫度可參照18-8型不銹鋼，特厚板的熱彎成型宜在700~1000℃進(jìn)行。

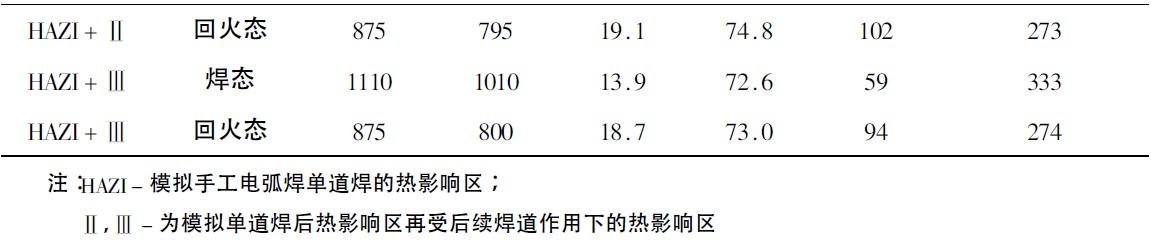

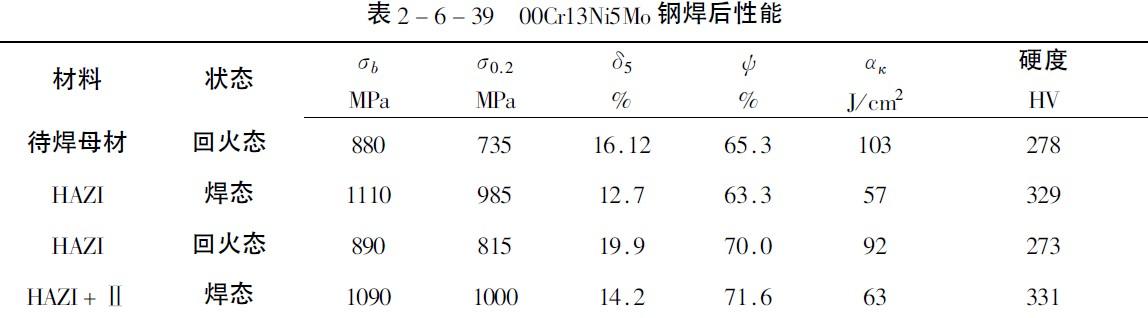

00Cr13Ni5Mo鋼具有良好的焊接性能，配套焊接材料為000Cr17Ni6Mo。對(duì)于特厚板經(jīng)多道次焊接，其熱影響區(qū)仍具有良好的綜合性能，見表2 -6- 39。
名稱
| 國別
| 化學(xué)成分，%
|
C
| Si
| Mn
| P
| S
| Cr
| Ni
| Mo
| Ti
|
00Cr13Ni5Mo
| 中國
| ≤0.03
| ≤0.80
| 0.4/1.0
| ≤0.035
| ≤0.035
| 12.0/14.0
| 4.0/6.0
| 0.5/1.0
| -
|
13Cr-M
| 日本
SUMITOMO
| ≤0.03
| -
| -
| -
| -
| 11.5/13.5
| 4.0/6.0
| 0.5/1.0
| 0.01/0.50
|
S41500
| 美國
| ≤0.05
| ≤0.60
| 0.5/1.0
| ≤0.03
| ≤0.03
| 11.5/14.0
| 3.5/5.5
| 0.5/1.0
| -
|
Z5CND13.04
| 法國
| ≤0.05
| 0.30/0.60
| 0.5/1.0
| ≤0.035
| ≤0.025
| 12.0/14.0
| 3.5/4.5
| 0.3/0.7
| - |
