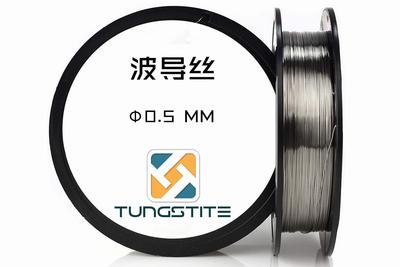

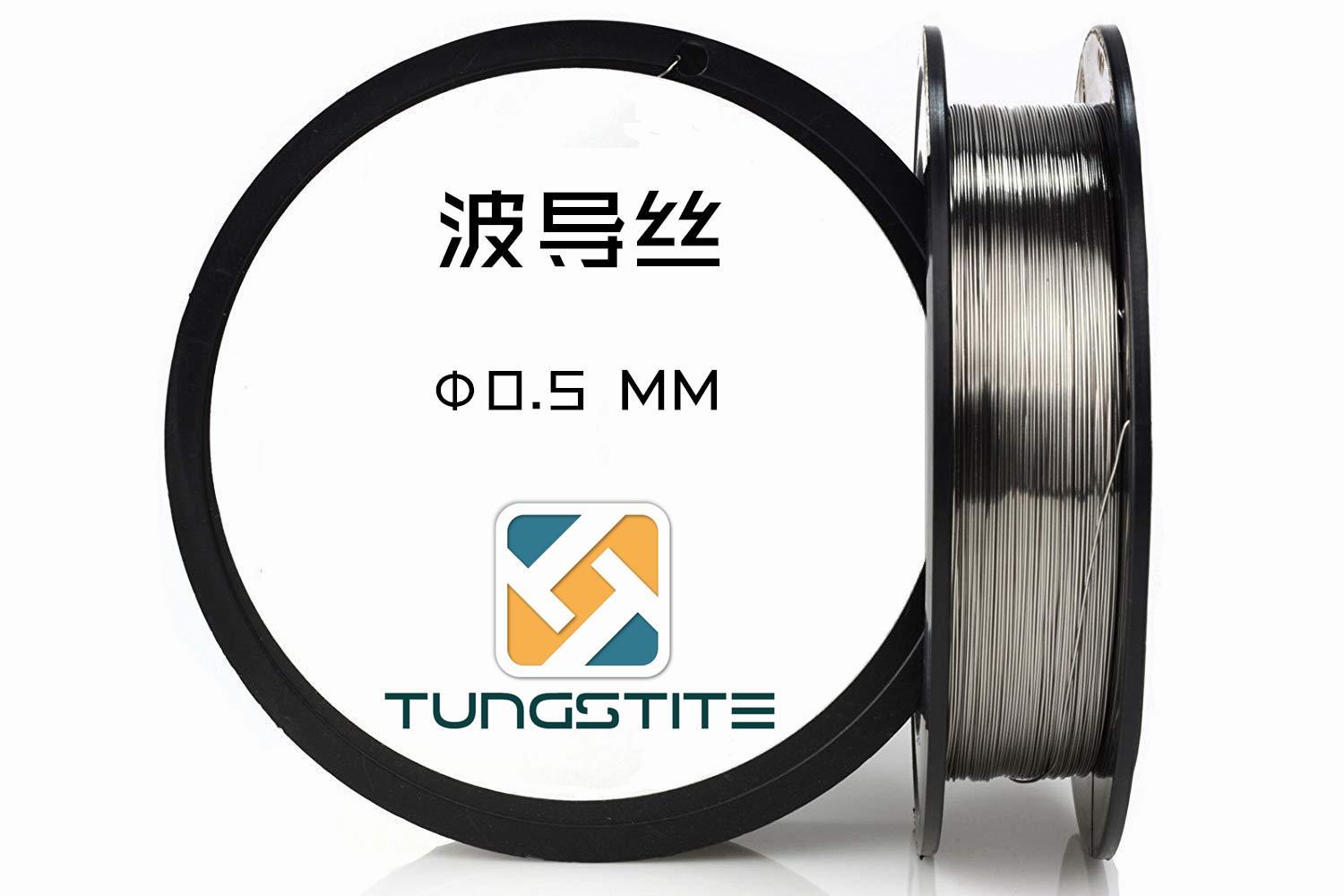

磁致伸縮絲又稱波導絲(waveguide wire)，具有顯著的威德曼效應（Wiedemann effect）。它是磁致伸縮液位計和磁致伸縮位移傳感器的核心部件，由磁致伸縮絲制成的液面位置/位移傳感器具有非接觸式、高靈敏度、量程大、抗干擾、可適應惡劣環境等優點，已廣泛應用于油庫、液體化工原料等液位測量中，在航空航天、核工業、精密機床、汽車工業、水處理等領域也有著廣泛的應用前景。
● 傳感器工作在小功率下，要求在較小的磁場下獲得較大的磁致伸縮系數。
● 要盡量減小渦流損失和磁滯損失，有較高的機電耦合系數。
● 磁致伸縮波導絲要求為0.4-1.0mm的絲材，具有良好的機械性能，易于加工。
● 溫度特性要好。尤其是扭轉波的傳播速度的溫度系數一定要盡量小。
● 能在高溫區測量大量程的位移變化，要具有高的居里溫度和機械品質因數。
● 磁致伸縮材料價格要合適，有利于傳感器的推廣和使用。在寬溫區、大量程磁致伸縮位移傳感器用波導絲開發方面，Fe-Ni基合金是有競爭力的波導絲材料。
波導絲材質：鐵鎳合金(FeNi)\鐵鎳鈷合金(FeNiCo)\鐵鈷釩合金(FeCoV)\鐵鎵合金(FeGa)\鋱鏑鐵合金(TbDyFe)Terfenol-D
波導絲規格：φ0.40\0.50\0.60mm\0.70\0.75\0.80\0.90\1.00mm
波導絲技術參數：
飽和磁致伸縮系數λs(ppm)：≈30
密度(g/cm3)：8.0
線膨脹系數20-100℃(10-6/K)：8.5
電阻率P／(μΩ·cm):30
抗拉強度σb／(MPa):大于930
工作溫度(℃):-40～100
彈性模量E／(GPa)：170～190
剪切模量G/(GPa)：60～65
磁致伸縮液位計的傳感器工作時，傳感器的電路部分將在波導絲上激勵出脈沖電流，該電流沿波導絲傳播時會在波導絲的周圍產生脈沖電流磁場。在磁致伸縮液位計的傳感器測桿外配有一浮子，此浮子可以沿測桿隨液位的變化而上下移動。在浮子內部有一組永久磁環。當脈沖電流磁場與浮子產生的磁環磁場相遇時，浮子周圍的磁場發生改變從而使得由磁致伸縮材料做成的波導絲在浮子所在的位置產生一個扭轉波脈沖，這個脈沖以固定的速度沿波導絲傳回并由檢出機構檢出。通過測量脈沖電流與扭轉波的時間差可以精確地確定浮子所在的位置，即液面的位置。
磁致伸縮液位計的技術優勢：磁致伸縮液位計適合于高精度要求的清潔液位的液位測量，精度達到1mm，最新產品精度已經可以達到0.1mm。磁致伸縮液位計還可應用于兩種不同液體之間的界位測量。防爆型設計，適合危險場合，智能電子線路設計可計算出容積量；唯一可動部件為浮子，維護量極低。
需要了解產品詳情或者購買材料，請聯系產品經理林正則。
手機(Mobile)：+86 135 8551 5596;
電話(Phone )：+86 021 6786 0205;
郵箱(Email )：lzz@txco.ltd.
