304H介紹
304合金是一種T-300系列不銹鋼奧氏體，其含有最少18％的鉻和8％的鎳，最多含0.08％的碳。這是在平底鍋和烹飪工具中常見的標準“18/8不銹鋼”。合金304是不銹鋼系列中用途最廣，用途最廣泛的合金。它可用于各種家庭和商業應用，并表現出優異的耐腐蝕性，制造容易，成形性能優異，強度高。奧氏體不銹鋼也被認為是高合金鋼中可焊接性最高的，并且可以通過所有熔合和電阻焊接工藝進行焊接。由于其控制的碳含量為0.04至0.10，合金304H在暴露于800°F以上的溫度時提供改善的高溫強度。在高于500℃的溫度下，合金304H也具有比合金304L更高的短期和長期蠕變強度，并且比合金304L更耐敏化。
304H應用
合金304H通常用作高達約1500°F的結構材料。 Alloy 304H常用的一些應用示例包括：
·最常用于煉油廠
·鍋爐
·熱交換器
·冷凝器
·管道
·蒸汽排出
·發電廠
·有時會在肥料和化工廠中發現
標準 - Alloy 304H
JIS：SUS304H
ASTM / ASME：F304H, UNS S30409
EURONORM：FeMi35Cr20Cu4Mo2
DIN：2.4660
304H耐熱性能
·良好的抗氧化性，間歇服務至870°C，連續工作至920°C.
·如果后續水溶液耐腐蝕性很重要，不建議在425-860°C范圍內繼續使用合金304.
·合金304H在高溫下具有較高的強度，因此通常用于溫度高于約500°C且高達約800°C的結構和壓力應用。
·合金304H將在425-860°C的溫度范圍內變得敏感;這對于高溫應用來說不是問題，但會導致耐水性腐蝕性降低。
304H耐腐蝕性能
·在氧化環境中耐腐蝕的原因是304合金含有18-19％的鉻。
·對中度侵蝕性有機酸的抵抗力是304合金含有9-11％鎳的結果。
·有時候，304L合金的腐蝕速率可能會低于304合金;否則，304,304L和304H合金可被認為在大多數腐蝕性環境中均勻地執行。
304H焊接性能
·容易被大多數標準工藝焊接。
·可能需要在焊接之后對板進行退火。
·退火有助于恢復敏化失去的耐腐蝕性。
304H加工-熱成型
·建議工作溫度為1652-2102華氏度
·材料應在1900華氏度退火
·材料應該進行水淬或快速冷卻
304H加工-冷成型
·合金相當柔軟并且容易成型
·有助于提高合金的強度和硬度
·可能會使合金略有磁性
304H機械加工
·在變形過程中受到加工硬化
·易碎片
·通過較慢的速度，較重的進料，良好的潤滑和鋒利的模具達到最佳效果
304H化學成分
304H機械性能

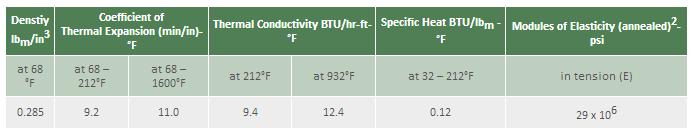

304H物理性能
