海軍青銅“M”（蒸氣裝置青銅）UNS-C92200Navy "M" (Steam Bronze)

　　C92200銅合金是一種Cu-Sn-Zn-Pb系合金，是錫青銅的一種，過去被稱為“M”海軍青銅與蒸汽裝置青銅，有著悠久的歷史，獲得廣泛應用，典型用途：閥和法蘭鑄件，油泵、齒輪、襯套、軸承、巴氏合金襯管軸管軸承，以及溫度≤290℃，壓力≤20N/mm2的壓力容器零配件。
　　化學成分（質量%）
　　C92200合金又稱之為88-6-1.5-4.5青銅，它的化學成分：Cu86.0~96.0,Sn5.5~6.5，Pb1.0~2.0，Zn3.0~5.0，Ni1.0，Fe0.25，P0.05(連鑄件P含量可達1.5），S0.05，Si0.005，Sb0.25。
　　力學性能

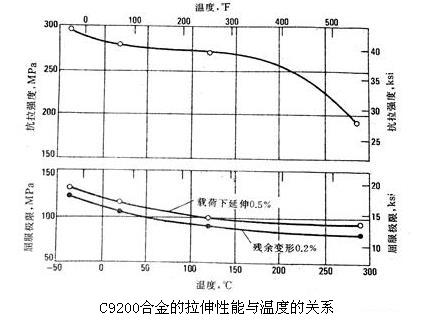

　　砂型單鑄試棒的典型拉伸性能：抗拉強度Rm=275N/mm2，屈服強度Rp0.5=140N/mm2，伸長率A50=30%，見圖。
　　永久變形0.01%的抗壓強度105N/mm2，永久變形0.1%時的抗壓強度260N/mm2；布氏硬氏（500kg載荷500kg）65HB。
　　C92200合金的正彈性模量E=97GN/mm2；懸轉梁疲勞試驗循環108次的疲勞強度76N/mm2；177℃時10-5%/h的蠕變強度110N/mm2，232℃時的為77.2N/mm2，288℃時的為43N/mm2。
　　物理性能
　　C92200合金20℃密度8.64g/cm3，凝固收縮率16mm/m；熱學性能：液相線溫度990℃，固相線溫度825℃，Pb的初熔溫度315℃，20℃時的比熱容376J/(kg·k)，20℃時的熱導率70W/(m·k)；電磁特性：20℃時體積電導率14.3%IACS，電阻率120nΩ·m，磁導率1.0。
　　工藝性能
　　C92200合金的可切削性能尚可，為易切削黃銅C36000合金的4.2%；該合金的軟、硬釬焊性能優秀，硬釬焊應在熱脆性溫度區進行，以免焊接時和隨后冷卻發生變形，不宜氧焊和各種形式的電弧焊。鑄件消除應力退火溫度260℃。
