時效硬化型塑料模具鋼的性能特點

對于形狀復雜、精密度高、要求壽命長的塑料模具，為避免其熱處理淬火變形，近年來我國研制了馬氏體時效型06Ni6CrMoVTiAl(06Ni)、25CrNi3MoAl、20CrNi3AlMnMo (SM2)等和析出硬化型10Ni3MnAlCu、1Ni3Mn2CuAlMo(PMS)等兩大系列時效硬化鋼。這些鋼在固溶處理后變軟，其硬度一般約為30HRC，可很容易進行切削加工，待切削加工成形后再進行低溫時效硬化處理，可獲得要求的良好綜合力學性能和耐磨性。由于時效處理變形很小，所以時效處理后不需再進行切削加工，即可得到精度很高的模具成品，且使用壽命高于預硬化型塑料模具鋼。另外，這類鋼的焊接性能好，可進行表面滲氮或氮碳共滲等表面處理工藝。這些鋼適宜制造形狀復雜、精密、高壽命的塑料模具。常用時效硬化型塑料模具鋼的化學成分見表11-4。

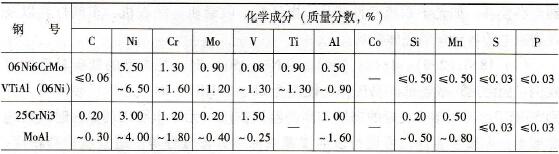

表11-4    常用時效硬化型塑料模具鋼的化學成分

(1) 06Ni6CrMoVTiAl鋼  屬低碳合金馬氏體時效鋼。其優點是經固溶處理（即淬火）后硬度低，切削加工性能好，表面粗糙度低，時效硬化處理變形小，時效后硬度為43～48HRC，綜合力學性能好等。適宜制造高精度塑料模具和輕非鐵金屬壓鑄模具等。

(2) 25CrNi3MoAl鋼  屬低碳合金馬氏體時效硬化型鋼。這種鋼經固溶處理（即淬火）后，組織為低碳馬氏體，硬度為48~ 50HRC，然后在650~ 680℃內回火，降低鋼的硬度以便于切削加工制成模具。最后在500~540℃內進行時效處理而得以強化，從而保證模具的使用性能。由于固溶處理工序是在切削加工制成模具之前進行的，從而避免了模具的淬火變形，故模具的熱處理變形小，綜合力學性能好。25CrNi3MoAl鋼適宜制造形狀復雜、精密的塑料模具。

(3) 1Ni3Mn2CuAlMo鋼  屬低合金析出硬化型鋼。一般用電爐冶煉加電渣重熔。其優點是淬透性高，熱處理工藝簡便，熱處理變形小，熱處理后具有良好的綜合力學性能，鏡面加工性能好，并有好的氮化性能、電加工性能、焊補性能和花紋圖案刻蝕性能等。適于制造高鏡面的塑料模具和高外觀質量家用電器塑料模具，如光學系統各種鏡片、電話機、收錄機、洗衣機、車輛燈具以及儀表家電等各種塑料殼體模具。

(4) 18Ni (250)、18Ni (300)、18Ni (350)鋼  是典型的低碳馬氏體時效鋼。固溶后形成超低碳馬氏體，硬度為28~30HRC，時效處理后硬度可上升到50HRC。這類鋼有良好的韌性和高的斷裂韌度，無冷作硬化現象，時效處理變形小，焊接性能好，可進行表面滲氮或氮碳共滲處理等。適宜制造高精度、超鏡面、型腔復雜、大截面尺寸、大批量生產的塑料模具。但鋼材價格昂貴，使用受到限制。

作為值得信賴的合作伙伴和高品質金屬合金的半成品供應商，通項公司擁有完善的服務體系和專業的團隊。在同客戶交易的過程中，我們力求根據不同的應用需求將我們的產品做到精益求精。針對當前和未來的市場需求，通項公司致力于為客戶提供優質的金屬材料解決方案。

TXCO has been a reliable partner and supplier of sophisticated and high-quality semi-finished products maed of alloys. In dialogue with our customers, we optimise our products to meet the specific application requirements. TXCO develops the superior alloy material solutions for current and future challenges.

獲取更多我們供應的產品和服務信息，請致電086-021-6786 0205或發電子郵件service@sinoav.com聯系我們，您也可以通過微信，微博，領英，臉書，推特和谷歌+與我們互動。

For more information on the products and services that we supply, call us at 086-021-6786 0205 or email us at service@sinoav.com. You can also get in touch on social media, we are constantly active on Weixin, Weibo, LinkedIn, Facebook, Twitter and Google+.
